Основные характеристики:
- Печатная плата: 54 мм x 85,5 мм x 11 мм (без разъемов, переключателей)
- Частота измерения: 50 кГц-900 МГц
- Радиочастотный выход: -13 дБм (максимум-9 дБм)
- Диапазон измерения: 70 дБ (50 кГц-300 МГц), 50 дБ (300 м-600 МГц), 40 дБ
- (600 м-900 МГц);
- Порт SWR: <1,1
- Дисплей: 2,8 дюйма TFT (320x240)
- Интерфейс USB: режим связи USB type-C: CDC (последовательный)
- Питание: USB 5V 120mA, встроенный аккумулятор 400mAh, максимальный зарядный ток
- 0,8 a
- Количество точек сканирования: 101 (фиксированное)
- Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
- Допуск по частоте: <2,5 ppm
- Стабильность частоты: <0,5 ppm

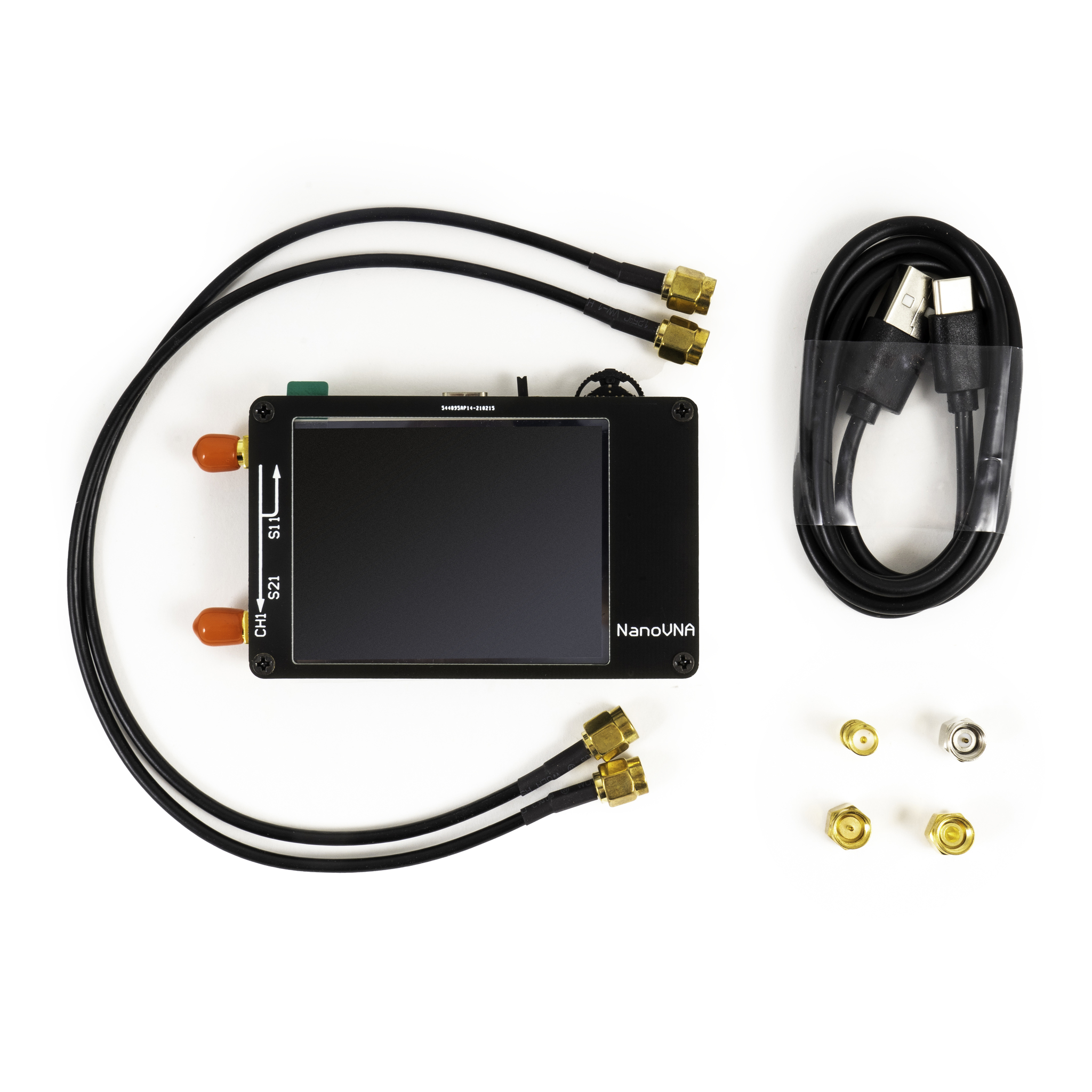

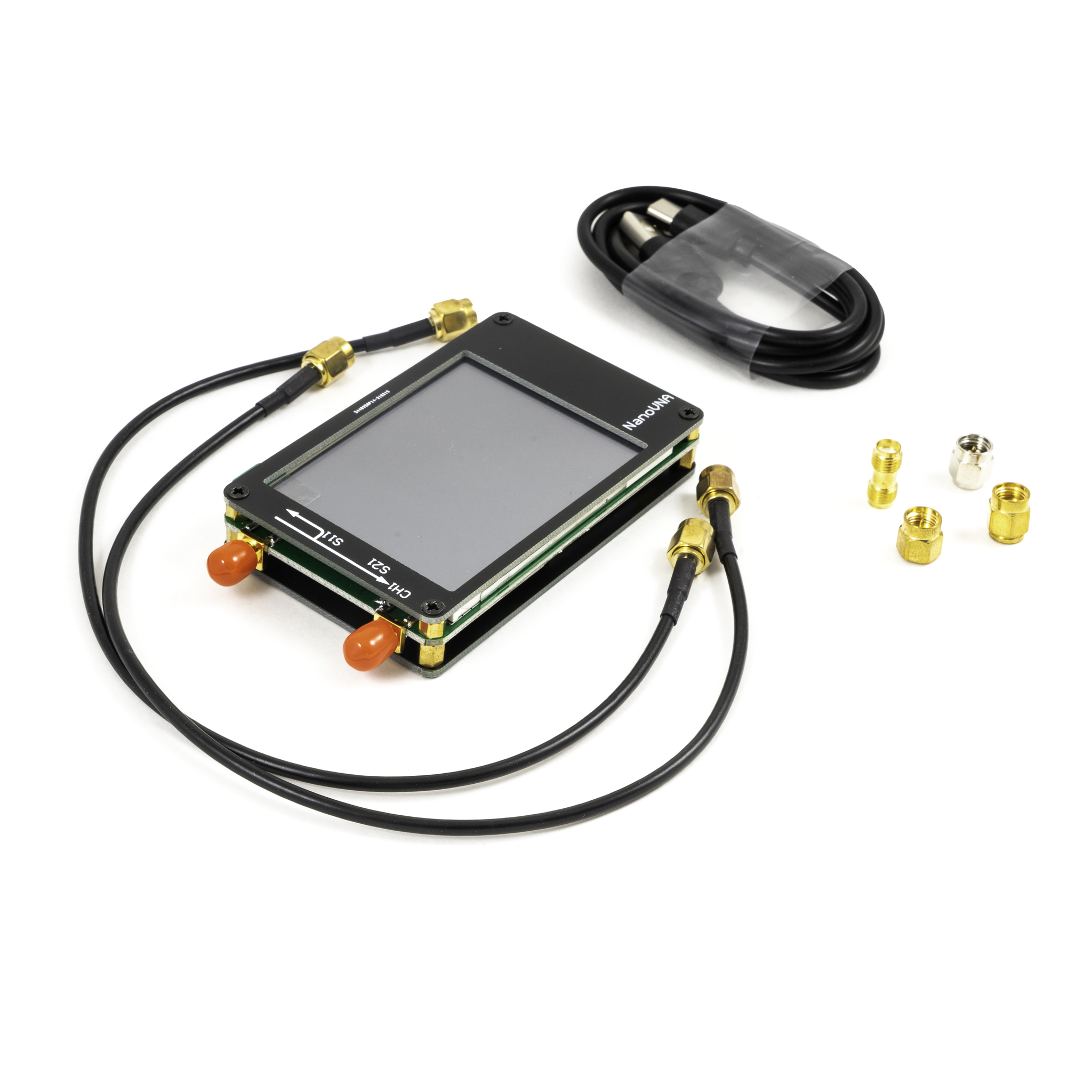

В комплект входит:
1 хост NanoVNA (с батареей 450 мАч)
1 x USB Type-C кабель для передачи данных
2x30 см SMA штекер-штекер RG174 RF кабель
1 комплект для калибровки штекера SMA (открытый/короткий/нагрузка)
1 x разъем SMA мама-мама
