Компактный набор для создания собственной миниатюрной системы умного полива в домашних или бытовых условиях. В состав набора входят: батарейный отсек в качестве источника питания (батарейки не включены в комплект), модуль электромагнитного реле 5В, водяной насос с трубкой для капельного полива, резистивный датчик влажности почвы с модулем обработки сигналов с компаратором LM393, соединительные провода «мама-мама», USB-кабель.

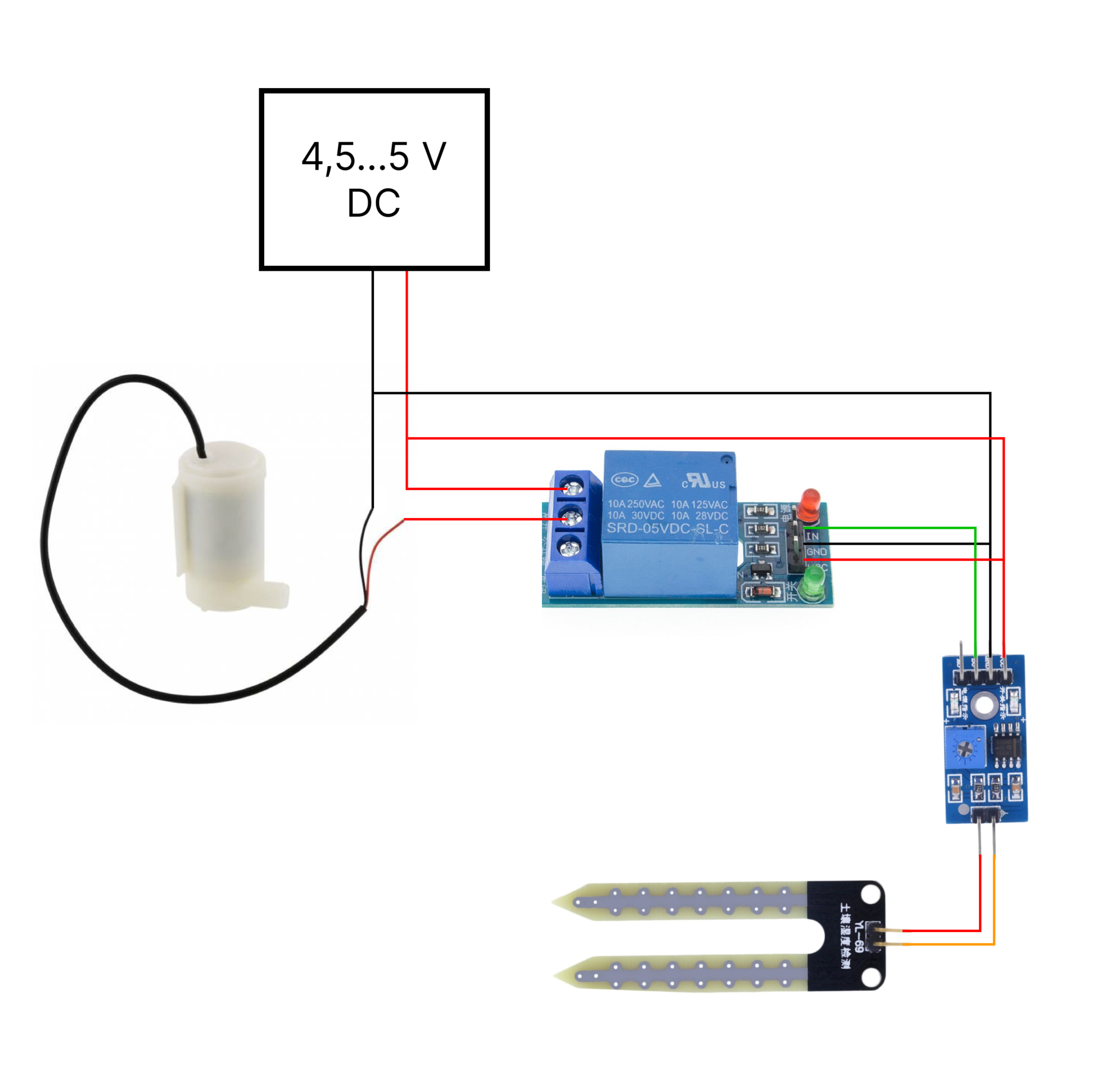

Принцип работы системы: соберите схему, как показано на картинке внизу описания товара.
Датчик влажности почвы соедините с модулем обработки сигналов с помощью двух проводов «мама-мама»
Соедините с помощью проводов модуль обработки сигналов с контактами реле (VCC, IN, GND)
Подключите водяной насос (помпу) к блоку питания через модуль реле, «разорвав» на две половины один из двух контактов питания.
Включите источник питания. Им может быть USB-питание от порта компьютера (через кабель в комплекте) либо отсек с батарейками (вставьте батарейки и переведите выключатель питания в положение ON).
Технические характеристики:
Тип реле: электромагнитное
Количество каналов: 1
Коммутируемое напряжение: до 250 В переменного и до 30 В постоянного тока
Коммутируемая сила тока: до 10 А
Напряжение управляемого сигнала: 5 В постоянного тока
Компоненты входящие в состав набора:
Модуль реле - 1 шт.
Датчик влажности почвы - 1 шт.
Водяной насос - 1 шт.
Батарейный отсек - 1 шт.
Кабель питания USB - 1 шт.
Водяная трубка (L=50 см) - 1 шт.
Шлейф для коммутации модулей - 1 шт.
