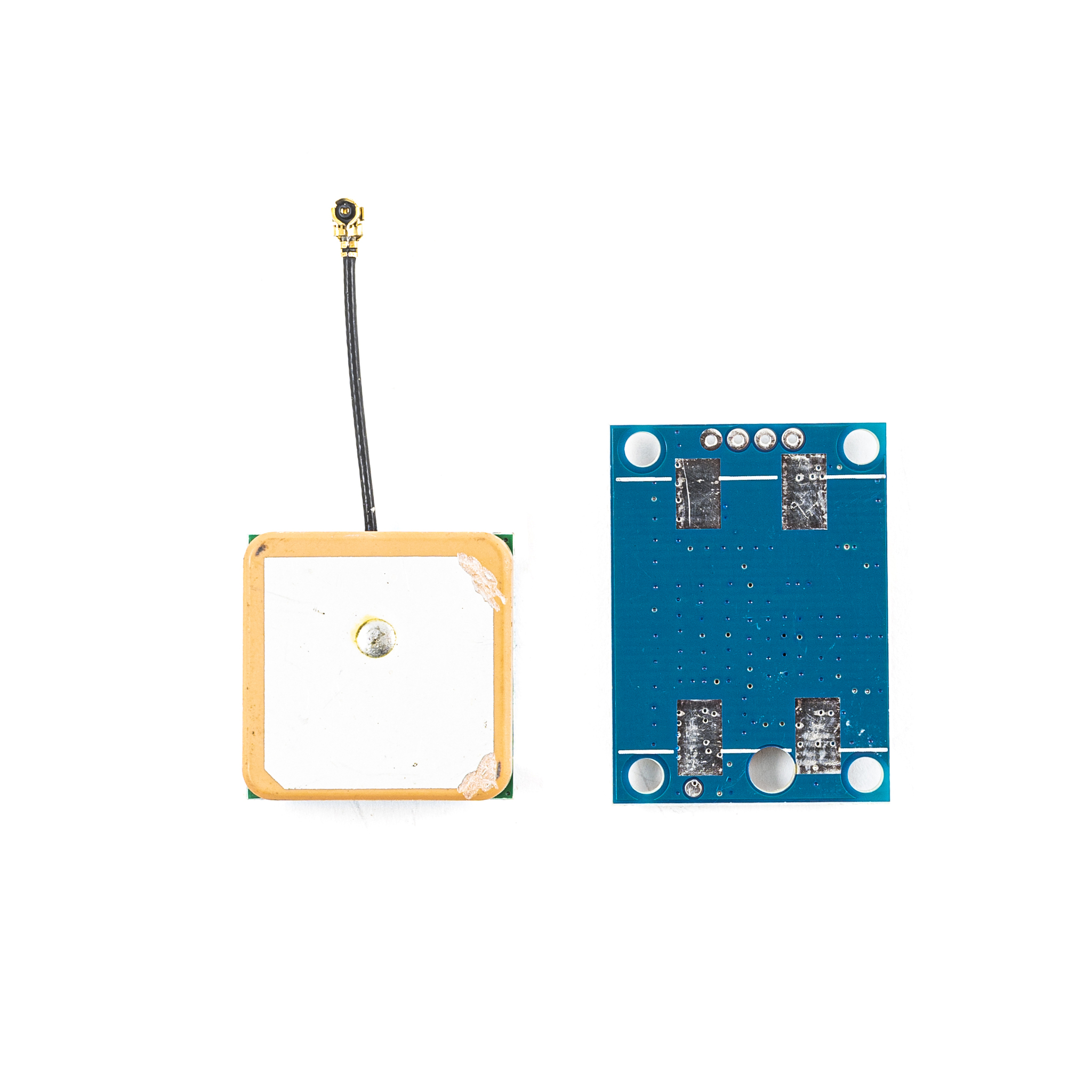

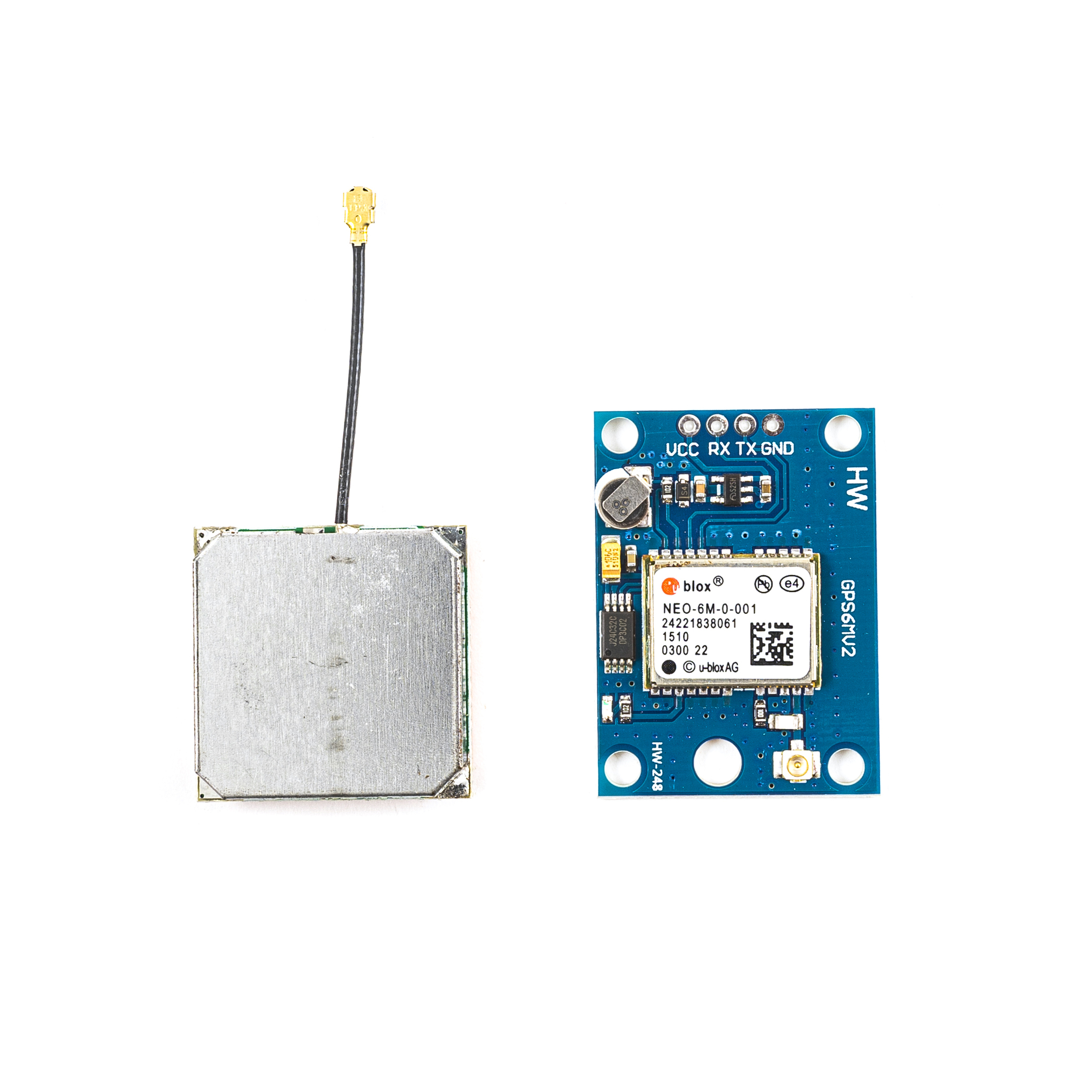

Модуль GPS GY-NEO-6M-V2 беспроводной связи для подключения к спутникам и определения координат положения. Имеет встроенную керамическую антенну для надежной работы со встроенным индикатором сигнала на печатной плате устройства.
Благодаря встроенной памяти EEPROM параметры конфигурации запоминаются после выключения питания модуля, что обеспечивает более быстрое подключение к спутникам и вычисление координат при последующих запусках (холодный старт). Также модуль может быть использован для диагностики данных GPS для различных систем управления полетом, которые предоставляют программное обеспечение для тестирования компьютеров GPS, такое как MWC/AeroQuad.
Модуль отличается высоким качеством и возможностями в дополнение с низкой ценой и компактными размерами. Этот модуль может взаимодействовать с Arduino, Raspberry Pi, MSP430 и MSP432 через интерфейс UART, иначе говоря, совместим с большинство отладочных плат и программируемых контроллеров.
При включении питания модуль автоматически получит спутниковые сигналы и определит положение. Как только он определит положение, модуль начнет мигать встроенным светодиодом. Этот светодиод будет продолжать мигать, пока модуль определяет положение.
Технические характеристики:
Модель: GY-GPS6MV2
Напряжение питания: 3…5 В постоянного тока
Скорость передачи данных по умолчанию: 9600 бит/с (бод)
Частота обновления местоположения: 5 Гц
Диапазон рабочих температур: -40…+85 °C
Время холодного старта 38 сек., время горячего старта 1 сек.
EEPROM для сохранения настроек конфигурации
Поддержка SBAS (WAAS, EGNOS, MSAS, GAGAN)
Размеры модуля: 35 x 25 мм
Размеры антенны: 25 x 25 x 8 мм
Распиновка модуля:
Пример подключения к Arduino-совместимой плате:
