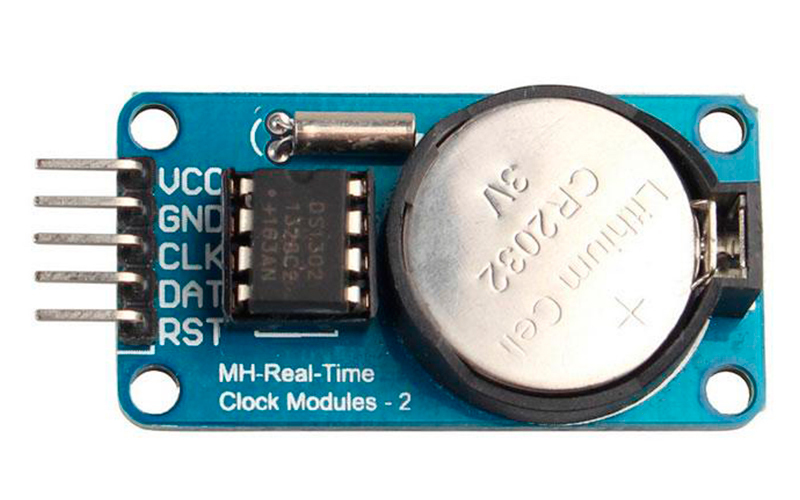

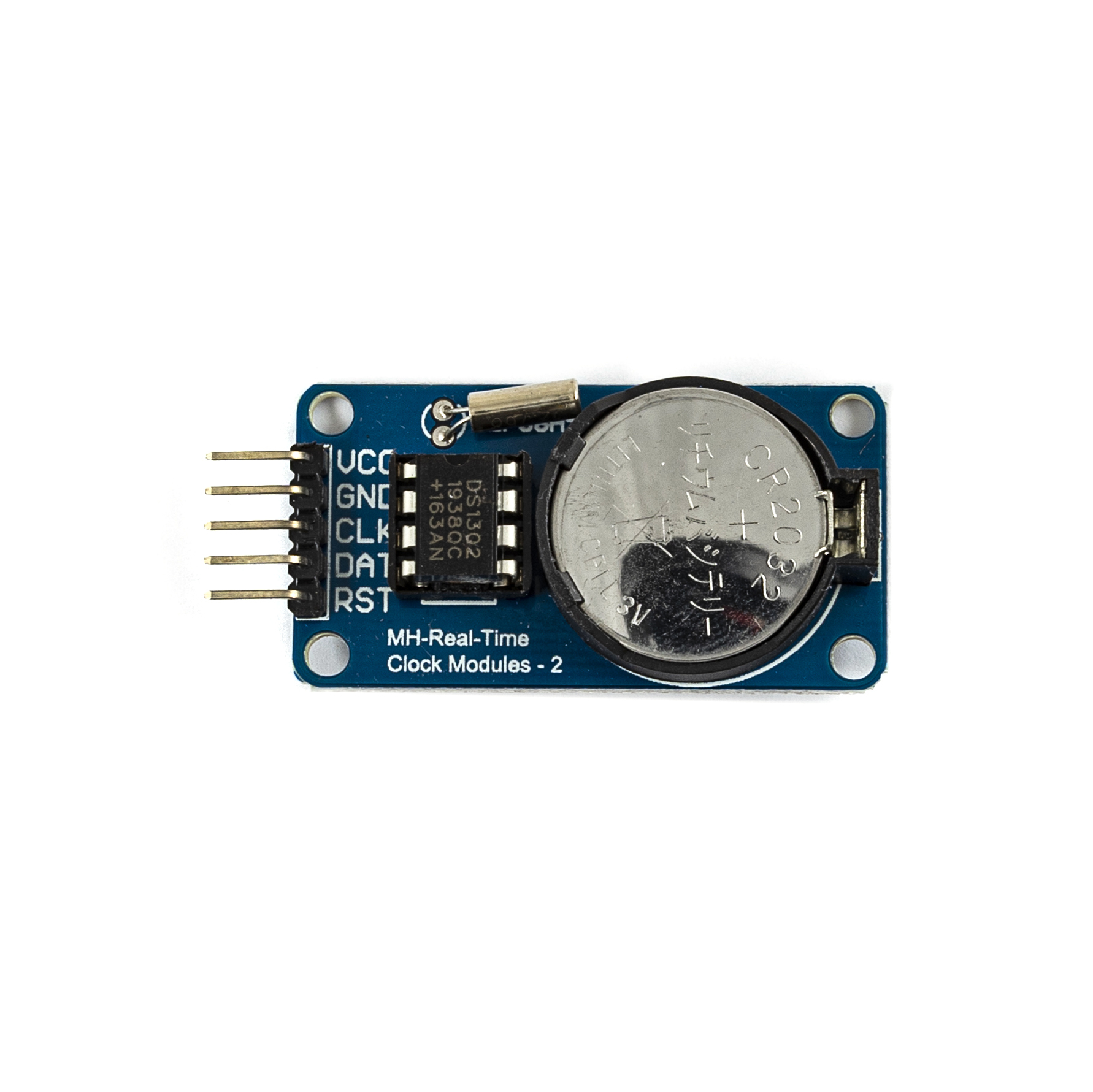

Часы реального времени ds1302 - легкое подключение, программирование и использование часов реального времени DS1302. Использование DS1302 на платах Arduino.
Часы реального времени могут использовать питание платы или собственный элемент питания.
Подключение (в данном примере – подключение RTC на основе DS 1302 к Arduino Mega 2560) :
- VCC – Питание (+5V)
- GND – Земля (GND)
- CLK – К цифровому пину Arduino ( в примере – пин 47, Arduino MEGA 2560)
- DAT – К цифровому пину Arduino ( в примере – пин 46, Arduino MEGA 2560)
- RST – К цифровому пину Arduino ( в примере – пин 45, Arduino MEGA 2560)
